Autopsie d'un compresseur Maneurop |
||
|
|
|
|
|
Ces photos sont libres copiez, copiez, il en restera toujours
quelque chose.
C'est un compresseur Maneurop MT 64 qui etait monté sur une vitrine crémerie, à la couleur de la chemise on peut voir que le moteur a chauffé sérieusement, Le cylindre a droite du moteur c'est le silencieux de refoulement avec au sommet de celui ci le clapet de décharge qui s'ouvre si le differentiel HP/BP devient trop important. En bas , sur l'enveloppe à gauche, le bornier de raccordement électrique, au centre le voyant d'huile, et à droite le logement de la résistance de carter

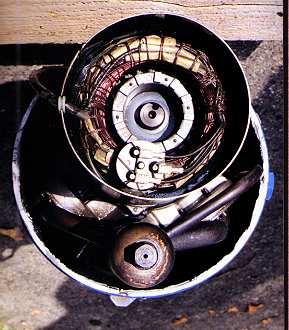

Vue de dessus: on voit parfaitement les bobinages electriques et le klixon interne qui ouvre le point etoile du moteur en cas de surchauffe ou de surintensité. On voit aussi le rotor, et le clapet de surpression, au fond on distingue les deux cylindres en V
Une fois le moteur electrique enlevé, le carter, les 2 cylindres, une bielle ( la 2eme a été enlevée)

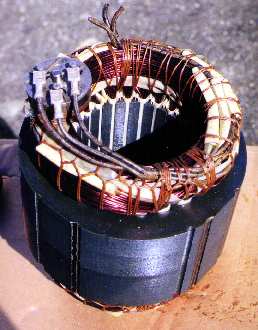

Le stator, ce compresseur a un moteur qui tourne à 2800 tours minute. En haut de la photo, les trois fils d'alimentation, et le protecteur thermique qui coupe le moteur au environ de 105 °C
|
